ZJSN氣動薄膜雙座調節閥

氣動薄膜雙座調節閥	氣動薄膜雙座調節閥（帶手輪）	氣動薄膜雙座調節閥 結構圖

一、氣動薄膜雙座調節閥 概述

　　 ZJSN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧氣動薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于壓差較大，允許泄漏也較大且不是很清潔的介質場合。
　　 本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN25～400。適用流體溫度有-250℃～+560℃范圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。

二、氣動薄膜雙座調節閥 主要零件材料

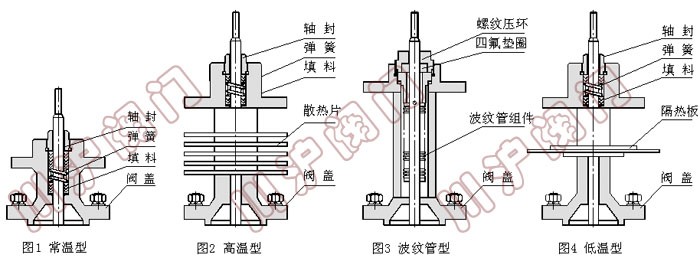

三、氣動薄膜雙座調節閥 閥蓋形式

注：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、氣動薄膜雙座調節閥 主要技術參數

五、氣動薄膜雙座調節閥 主要性能指標

六、氣動薄膜雙座調節閥 外型尺寸

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
