Q61H焊接球閥|高壓焊接球閥

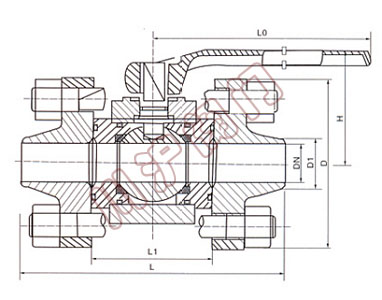

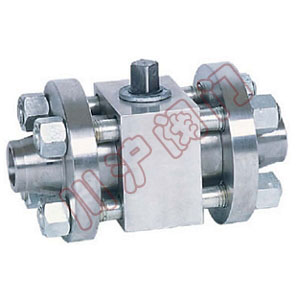

Q61H焊接球閥	Q61H焊接球閥 結構圖

一、Q61H焊接球閥 產品特點

Q61H焊接球閥適用于Class 150～600Lb，工作溫度<150℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽等介質。

二、Q61H焊接球閥 技術參數

零件名稱	材質
閥體	A105	A304
密封圈	APTFE & PEEK
球體	F6	F304
閥桿	410	304
O型圈	VITON
墊片	PTFE
螺栓	B7	B8
螺母	2H	8
薄型螺母	8

三、Q61H焊接球閥 安裝尺寸

產品型號Type	公稱通徑DN	PN16.0/32.0MPa			wt(kg)
		L	H	W
Q61F-320 Q61N-320	10	150	58	220	4
	15	170	62	220	4
	20	191	75	250	6.5
	25	205	80	250	8
	32	230	96	300	16
	40	260	111	400	22.5
	50	330	128	400	35
	65	360	180	500	44
	80	380	200	600	78
	100	430	245	800	120

PN32MPa 安裝尺寸

產品型號Type	公稱通徑DN	PN16.0/32.0MPa			wt(kg)
		L	H	W
Q61F-320 Q61N-320	10	150	211	255	12
	15	170	293	348	18
	20	191	297	348	20
	25	205	303	348	22
	32	230	456	520	40
	40	260	463	520	49
	50	330	478	520	61
	65	360	180	500	-
	80	380	200	600	-
	100	430	245	800	-
